Item.2 DL-ZLDR03 Sistem Latihan Peti Sejuk (termasuk perisian, komputer dan UPS)
Imej untuk rujukan sahaja.
1. Skop Bekalan
Kontraktor hendaklah membekal, menghantar, memasang, menguji, mentauliahkan dan menyerahkan sepenuhnyaSistem Latihan Peti Sejuk, termasuk:
· Bangku latihan dengan litar penyejukan penuh
· Sistem pemerolehan data bersepadu
· Perisian pemerolehan data berlesen
· Sistem pengurusan kuasa RFID
· Komputer meja berjenama
· UPS Luar Talian
· Semua instrumen, aksesori dan dokumentasi
Sistem ini hendaklah lengkap, beroperasi sepenuhnya dan sedia untuk kegunaan pengajaran.
2. Huraian Umum
Sistem Latihan Peti Sejuk hendaklah merupakan unit pendidikan jenis desktop yang direka bentuk untuk kajian makmal termodinamik penyejukan dan analisis prestasi sistem.
Sistem ini akan membolehkan pelajar untuk:
· Perhatikan dan analisis peringkat kitaran penyejukan
· Plot dan tafsir gambar rajah tekanan-entalpi (P–h)
· Tentukan pemanasan lampau dan penyejukan sub
· Kira pekali prestasi (COP)
· Bandingkan prestasi kitaran sebenar dengan kitaran Carnot songsang
· Nilaikan kecekapan pemampat
Bahan pendingin hendaklahR134a atau bahan pendingin yang setaraf yang boleh diterima oleh alam sekitar.
3. Pembinaan Mekanikal

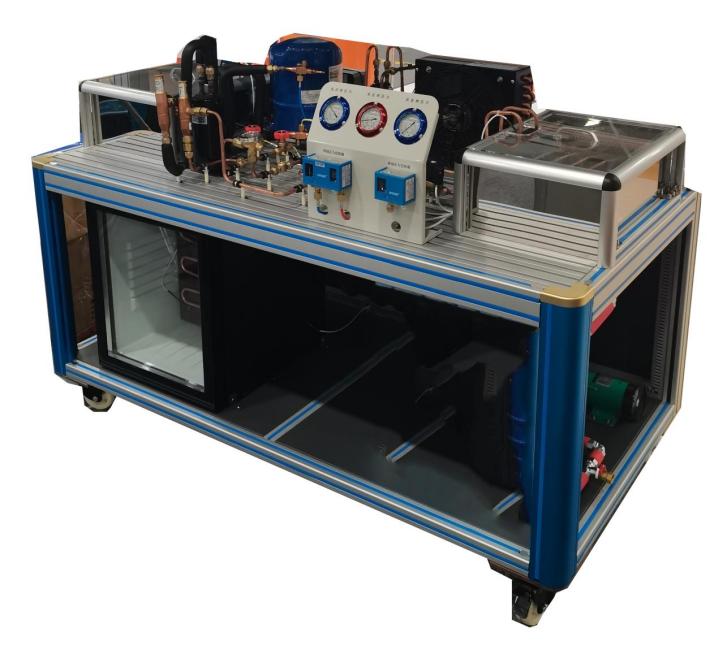

3.1 Bangku Latihan
· Struktur profil aluminium boleh alih
· Dimensi
1280 (P) × 700 (L) × 1650 (T) mm
· Dipasang pada empat (4) roda:
yang Dua (2) dengan brek
yang Dua (2) tanpa brek
· Papan demonstrasi hadapan:
yang Gambarajah litar penyejukan bersalut sutera
yang Komponen yang dilabel dengan jelas
yang Paip penyejuk berkod warna (merah/biru)
4. Keperluan Elektrik
· Bekalan Kuasa: 220V ±10%, Fasa Tunggal, 50Hz
· Arus Dinilai: 10A
· Pemutus Litar Arus Baki (16A)
· Suis kunci (mengunci sendiri)
· Butang berhenti kecemasan (berkunci sendiri)
· Pelindung beban lampau (5A)
· Lampu penunjuk (5 keping)
· Modul pemantauan kuasa
5. Komponen Sistem Penyejukan
Sistem ini hendaklah merangkumi, tetapi tidak terhad kepada, perkara berikut:
5.1 Pemampat
· Kapasiti: 1/8 HP
· Sesaran: lebih kurang 4 cm³
· Kapasiti penyejukan: lebih kurang 329W (mengikut piawaian EN 12900)
5.2 Kondenser dengan Tangki Air
· Gegelung kuprum lingkaran (12–14 pusingan)
· Tiub diameter luar 1/4 inci
· Terendam dalam tangki air
· Kawasan pemindahan haba lebih kurang 0.082 m²
5.3 Penyejat dengan Tangki Air
· Gegelung kuprum lingkaran (7–9 pusingan)
· Tiub diameter luar minimum 1/4 inci
· Terendam dalam tangki air
· Kawasan pemindahan haba lebih kurang 0.049 m²
5.4 Pam Beredar
· Voltan: 220V ±10%
· Kuasa: 165W (Minimum)
· Boleh laras (tiga tetapan kuasa)
· Kadar aliran: lebih kurang 80 L/min
· Kuantiti: 2 keping
5.5 Injap Pengembangan
· Injap pengembangan termostatik keseimbangan dalaman (TEV)
5.6 Penapis-Pengering
· Sambungan perkhidmatan 1/4"
5.7 Injap Servis dan Manual
· Sambungan benang yang berkobar
· Diameter paip 1/4"
5.8 Cermin Mata Penglihatan
· Dipasang pada saluran cecair, saluran sedutan dan saluran masuk penyejat (3 keping)
6. Instrumentasi dan Sensor
Sistem ini hendaklah merangkumi:
· Tolok tekanan rendah: -30 ~ 260 psi
· Tolok tekanan tinggi: -30 ~ 550 psi
· Pemancar tekanan: 0–2 MPa (output 4–20 mA) – 2 keping
· Pemancar suhu (PT100) – 4 keping
· Termometer digital (-40°C hingga +90°C) – 4 keping
· Voltmeter penunjuk (0–250V)
· Ammeter penunjuk (0–5A)
· Paparan LCD untuk paparan pengukuran masa nyata
· Modul input analog
· Modul pemantauan kuasa
· Pengawal tekanan tinggi/rendah
Tekanan dan suhu hendaklah boleh diukur pada pelbagai titik di seluruh litar penyejukan.
7. Tangki Air dan Sistem Pertukaran Haba
· Gegelung penyejat dan kondenser hendaklah direndam dalam tangki air yang berasingan.
· Sensor suhu tangki air hendaklah disediakan.
· Sistem peredaran hendaklah membenarkan peredaran air antara tangki semasa eksperimen keadaan mantap.
· Sistem hendaklah membenarkan demonstrasi kitaran penyejukan dan pam haba.
8. Sistem Pemerolehan Data Bersepadu
Sistem ini hendaklah merangkumi sistem pemerolehan data berbilang fungsi terbina dalam dengan spesifikasi minimum berikut:
· Sambungan antara muka USB ke komputer
· Pemerolehan data masa nyata
· Keupayaan pengukuran ketepatan tinggi
· Rakaman data manual dan automatik
· Selang persampelan yang boleh dikonfigurasikan (berasaskan masa atau selang)
· Mod paparan instrumen digital dan analog
· Antara muka grafik mesra pengguna
· Susun atur dan paparan yang boleh disesuaikan
Semua kabel USB yang diperlukan hendaklah dibekalkan.
9. Sistem Pengurusan Kuasa RFID (Wajib)
Peralatan tersebut hendaklah merangkumi sistem kawalan kuasa berasaskan RFID bersepadu dengan:
· Frekuensi operasi: 13.56 MHz (frekuensi tinggi)
· Komunikasi melalui RS485 (Standard)
· Paparan OLED untuk maklumat kad RFID
· Gesaan status yang boleh didengar
· Penunjuk LED
· Keupayaan pengesahan data
· Konfigurasi parameter melalui perisian
· Pematuhan protokol ISO-15693
· Sokongan untuk ModBus_TCP dan ModBus_RTU
Sistem RFID hendaklah mengawal pengaktifan kuasa melalui pengesahan kad.
10. Peralatan Tambahan

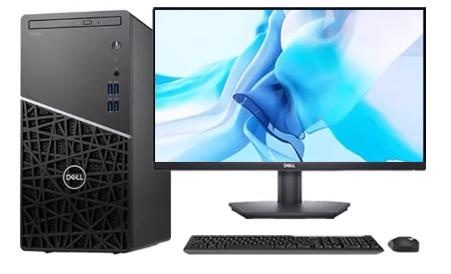

10.1 Komputer Meja Berjenama
Jenama:HP, Dell atau jenama yang diluluskan setaraf
Rujukan pengilang:
Spesifikasi minimum:
· Pemproses: Intel Core i5 (Generasi ke-10 atau lebih tinggi)
· Cache: Minimum 12MB
· Frekuensi asas: 2.5 GHz atau lebih tinggi
· RAM: 8GB DDR4
· Storan: HDD SATA 1TB atau lebih baik
· Grafik: Bersepadu
· Monitor: Minimum 21.5 inci
· Resolusi: Minimum 1366 × 768
· Antara muka: VGA ×1, HDMI ×1
· Papan kekunci dan tetikus: USB, jenama yang sama
· Sistem pengendalian: Free-DOS atau yang setaraf

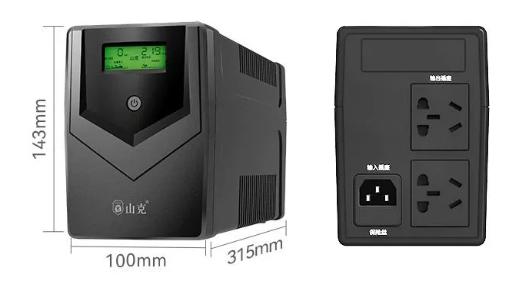

10.2 Bekalan Kuasa Tidak Terganggu (UPS)
· Jenis: UPS Luar Talian
· Kapasiti: 650VA
· Masa sandaran: 10 minit pada beban penuh
· Sokongan: 1 komputer + 1 monitor
11. Keupayaan Pembelajaran
Sistem ini hendaklah menyokong latihan makmal berikut:
1. Penggunaan carta tekanan-entalpi
2. Penentuan haba lampau dan penyejukan sub
3. Imbangan tenaga penyejukan
4. Pengiraan Pekali Prestasi (COP)
5. Penentuan kecekapan isentropik dan volumetrik
6. Pengaruh suhu sumber haba dan sinki terhadap COP
7. Perbandingan antara kitaran sebenar dan kitaran Carnot songsang
