Sistem Latihan Mekanik Bendalir DLGK-PCBLT Pam Empar

- Dolang
- China
- 30-60 Hari
Siri pam emparan -peralatan pendidikan mekanik selari dan bendalir terutamanya terdiri daripada sistem kawalan elektrik, pam emparan, bangku ujian, tangki air, injap, tiub venturi, sensor pengesanan, dsb.
Siri pam emparan dan peralatan pendidikan mekanik selari dan bendalir ialah objek simulasi fizikal berdasarkan proses perindustrian. Jadual pengajaran digunakan terutamanya untuk melengkapkan siri dan eksperimen selari pam emparan dengan melaraskan pam emparan dan suis injap yang berbeza, melengkapkan eksperimen tiub Venturi dengan melaraskan pam emparan dan suis injap yang berbeza, dan melengkapkan pengukuran parameter seperti tekanan melalui penyelarasan komponen yang berbeza.

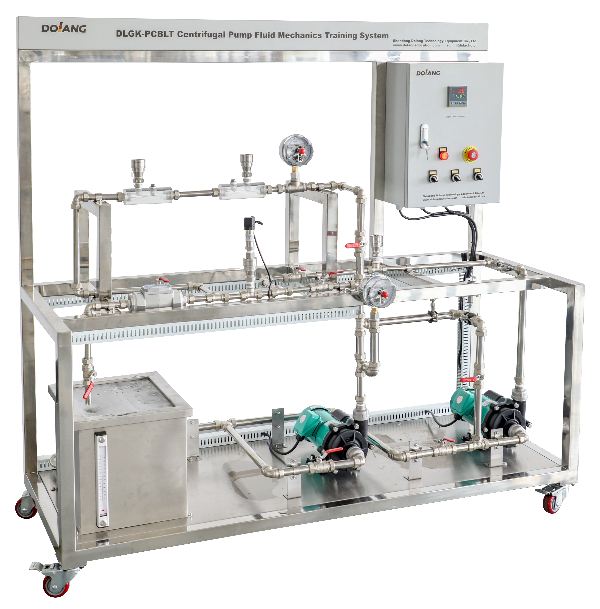

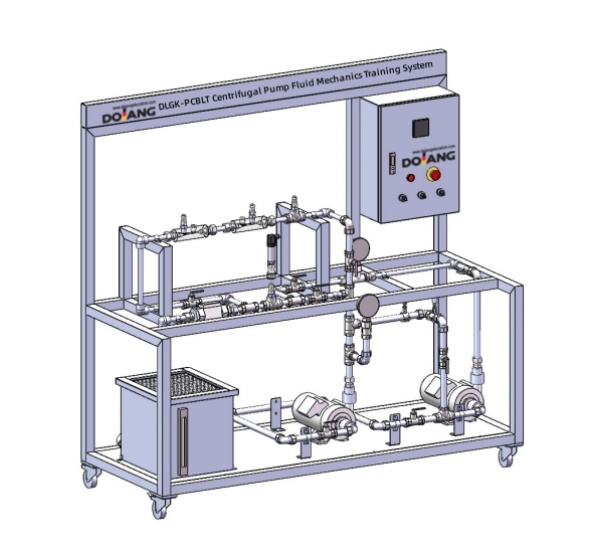

Gambar adalah untuk rujukan sahaja
1. Gambaran Keseluruhan Sistem
Pam emparsiri-selaridanmekanik bendalirperalatan pendidikanialahterutamanya terdiri daripada sistem kawalan elektrik, pam emparan, bangku ujian, tangki air, injap, tiub venturi, sensor pengesanan,dll.
Pam emparsiri danmekanik selari dan bendalirperalatan pendidikanialah objek simulasi fizikal berdasarkan proses industri. Themeja mengajardigunakan terutamanyakepadalengkapkan siri dan eksperimen selari pam emparan dengan melaraskan pam emparan dan suis injap yang berbeza, lengkapkan eksperimen tiub Venturidengan menyesuaikan diripam emparan yang berbeza dan suis injap, dan lengkapkan pengukuran parameter seperti tekanan melalui penyelarasan komponen yang berbeza.
2. Utamaparameter teknikal sistem
1. Voltan input: fasa tunggal tiga wayarAC220V±10% 50HDengan
2. Persekitaran kerja: Julat suhu ambien ialah 0 ~ 40 ℃
3. Kapasiti peranti: AC <2000 DAN
4. Perlindungan keselamatan: perlindungan kebocoran (arus operasi ≤2 0mA), perlindungan arus lampau
5.Kelembapan relatif: ≤90% (25 ℃)
6. Ruang lantai: 1720mm*670mm*1640mm (panjang*lebar*tinggi)
3.Sistemkomposisi dan fungsi modul
sayan saluran paip sistemialah air.Gabungan dua pam emparan dan pelbagai injap digunakan untuk merealisasikansambungan siri dan selari pam emparan dan eksperimen Venturi. Sambungan siri pam emparan boleh meningkatkan kepala tanpa mengubah kadar aliran, manakala sambungan selari pam emparan boleh memastikan bahawa kadar aliran dalam saluran paip meningkat tanpa menukar kepala.
Aliran kerja:
(1)Proses siri: Air dalam tangki air dipam keluar oleh pam air A melalui injap bebola A dan injap bebola B, dan kembali ke tangki air melalui injap bebola E, pam air B, injap bebola F dan injap bebola G. Apabila air mengalir melalui saluran paip, port pengukur dibuka pada kedudukan saluran paip yang sepadan untuk memudahkan pengguna mengukur parameter tekanan.
(2)Proses selari: Air dalam tangki air dipam keluar oleh pam A melalui injap bebola A dan B, dan kemudian dipam keluar oleh pam B melalui injap bebola A dan C. Air daripada pam A melalui injap bebola D dan menumpu dengan air dari pam B melalui injap bebola F, dan kemudian kembali ke tangki air melalui injap bebola G. Apabila air mengalir melalui saluran paip, pada kedudukan saluran pengukur dibuka ke saluran pengukur yang sepadan dengan pengguna. parameter.
(3)Eksperimen Venturi:Tair dalam tangki air dipam keluar oleh pam air A melalui injap bebola A dan injap bebola B, dan kembali ke tangki air melalui injap bebola H, tiub Venturi A, dan tiub Venturi B mengikut urutan. Apabila air mengalir melalui paip, port pengukur dibuka pada kedudukan paip yang sepadan untuk memudahkan pengguna mengukur parameter tekanan.
IV. Senarai peralatan utama
Tidak. | Name | Spesifikasi Model | QTY | Teguran |
1 | Platform latihan | Lembaran Logam | 1 |
|
2 | Tangki air | ≥30L | 1 |
|
3 | Injap bola S20 | S20 | 5 |
|
4 | Injap bola S25 | S25 | 4 |
|
5 | tiub Venturi | PVC atau setara | 2 |
|
6 | Tolok tekanan | 0~0.16Mpa | 2 |
|
7 | Pam Air | MP-120RM/220V | 2 |
|
8 | Tolok tekanan digital | Bekalan kuasa DC24V, keluaran 0-10V | 1 |
|
9 | Penyambung Pantas | Mengandungi dua alat ganti | 6 |
|
10 | saluran paip | Keluli tahan karat | 1 |
|
11 | pemutus | 2P 10A | 1 |
|
12 | Tombol manual | 1 buka 1 tutup | 2 |
|
13 | Injap solenoid | AC220V | 1 |
|
14 | Penyentuh AC | AC220V, 9A | 2 |
|
15 | Bekalan Kuasa Menukar | DC24V, 3A | 1 |
|
5. Projek Eksperimen
Latihan 1: Kognisi eksperimen sambungan siri pam
Latihan 2: Pemahaman Eksperimen Selari tentang Pam
Latihan 3: Kognisi Eksperimen Venturi
Latihan 4: Kognisi eksperimen tolok tekanan
Latihan 5: Pemahaman Eksperimen tentang Pemancar Tekanan Digital
Latihan 6: Kognisi Eksperimen Komprehensif Injap
