Sistem Kawalan Latihan Tekanan DLGK-YLKZ

- Dolang
- China
- 30-60 Hari
Sistem kawalan latihan tekanan, peranti eksperimen sistem latihan kawalan tekanan eksperimen kejuruteraan kawalan, direka bentuk untuk menyediakan persekitaran simulasi dan platform praktikal untuk eksperimen berkaitan kejuruteraan kawalan. Ia sesuai untuk kolej dan universiti, institusi penyelidikan saintifik, dsb. untuk menjalankan pengajaran kursus berkaitan kejuruteraan kawalan dan penyelidikan eksperimen, membantu pelajar dan penyelidik memahami dengan mendalam pengetahuan dan kemahiran prinsip kawalan tekanan, reka bentuk algoritma kawalan dan penyahpepijatan, dsb.

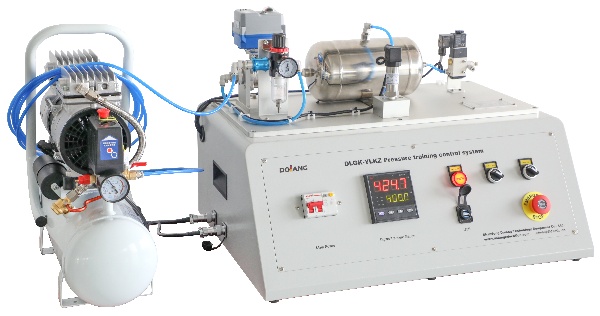

Gambar adalah untuk rujukan sahaja
1. Gambaran Keseluruhan Sistem
Sistem kawalan latihan tekanan,peranti eksperimen sistem latihan kawalan tekanan kejuruteraan kawalan, direka bentuk untuk menyediakan persekitaran simulasi dan platform praktikal untuk eksperimen berkaitan kejuruteraan kawalan. Ia sesuai untuk kolej dan universiti, institusi penyelidikan saintifik, dsb. untuk menjalankan pengajaran kursus berkaitan kejuruteraan kawalan dan penyelidikan eksperimen, membantu pelajar dan penyelidik memahami dengan mendalam pengetahuan dan kemahiran prinsip kawalan tekanan, reka bentuk algoritma kawalan dan penyahpepijatan, dsb.
2.Parameter Teknikal
1. Voltan masukan: fasa tunggal tiga wayar 220V±10% 50Hz
2. Persekitaran kerja: Julat suhu ambien ialah 0 ~ 40 ℃
3.Perlindungan keselamatan: perlindungan kebocoran (arus operasi ≤20mA), perlindungan arus lebih
4.Kelembapan relatif: ≤90% (25 ℃)
5. DC: Bekalan kuasa DC24V<5A
6. Dimensi peralatan 750 (panjang) × 500 (lebar) ×490 (tinggi) mm
3.Pengenalan Sistem
Sistem kawalan latihan tekanan ialah peranti eksperimen latihan kawalan yang digunakan untuk mengawal tekanan. Ia mengambil kawalan tekanan dalam tangki sebagai teras, melaraskan tekanan melalui injap pengawal selia elektrik, dan penderia tekanan elektronik memantau nilai tekanan dalam masa nyata. Injap solenoid boleh menjana gangguan untuk mensimulasikan keadaan kerja yang kompleks.
Sistem ini menggunakan simulasi sistem kawalan berasaskan perisian, dan menggunakan perisian rangkaian (menyokong Windows Vista atau Windows 10 dan ke atas, disambungkan melalui USB / antara muka rangkaian) untuk mencapai pemprosesan dan kawalan data. Terdapat gambar rajah proses untuk pengendalian dan pemerhatian yang mudah. Peranti ini boleh digunakan untuk pengajaran dan penyelidikan saintifik, membantu mempelajari dan menguasai pengetahuan dan kemahiran yang berkaitan dengan kawalan tekanan.
Aliran kerja:
Melalui skema proses, tetapkan parameter seperti nilai sasaran tekanan tangki dalam program simulasi sistem kawalan berasaskan perisian. Pada masa yang sama, periksa status peralatan seperti pam udara, penderia tekanan elektronik, injap solenoid, dan lain-lain untuk memastikan sistem sedia.
Sensor tekanan elektronik memantau tekanan di dalam tangki dalam masa nyata dan menukar isyarat tekanan kepada isyarat elektrik.
Program simulasi sistem kawalan komputer industri membandingkan nilai tekanan masa nyata yang dikumpul dengan nilai sasaran pratetap dan mengira jumlah kawalan mengikut algoritma kawalan yang ditetapkan.
Kuantiti kawalan adalah output kepadainjap kawalan elektrikuntuk melaraskan kelajuannya, menukar aliran gas, dan dengan itu melaraskan tekanan dalam tangki. Pada masa yang sama, injap solenoid boleh bertindak mengikut masa mengikut arahan program untuk menjana pembolehubah gangguan dan mensimulasikan turun naik tekanan dalam keadaan kerja sebenar.
Sensor tekanan elektronik sentiasa memantau perubahan tekanan di dalam tangki dan menyalurkan kembali data baharu kepada sistem kawalan. Sistem kawalan secara berterusan melaraskan jumlah kawalan mengikut sisihan untuk menjadikan tekanan di dalam tangki menghampiri nilai sasaran. Kitaran ini diulang untuk mencapai kawalan dinamik tekanan di dalam tangki.
Semasa operasi sistem, semua data tekanan, parameter kawalan dan maklumat lain direkodkan dan disimpan dalam masa nyata. Operator boleh memantau status sistem dari jauh melalui perisian dan campur tangan secara manual untuk melaraskan parameter apabila perlu.
4.Senarai latihan utama
Tidak | Name | Spesifikasi Model | QTY | Teguran |
1 | Platform latihan | Lembaran Logam | 1 |
|
2 | Tangki tekanan | 3L | 1 |
|
3 | Sensor tekanan elektronik | Bekalan kuasa 24V | 1 |
|
4 | Tolok tekanan digital | Fasa tunggal AC220V | 1 |
|
5 | pam udara | Fasa tunggal AC220V | 1 |
|
6 | Pelindung kebocoran | 2P 10A | 1 |
|
7 | Tombol manual | 1 buka 1 tutup | 2 |
|
8 | Sistem Kawalan |
| 1 |
|
9 | Injap solenoid | AC220V | 1 |
|
10 | Penyentuh AC | AC220V, 9A | 1 |
|
11 | Injap pengawal selia elektrik | DN20, bekalan kuasa DC24V, isyarat input dan output 4-20mA | 1 |
|
12 | Bekalan Kuasa Menukar | Input AC220V, output DC24V, 3A | 1 |
|
13 | Talian komunikasi |
| 1 |
|
5.Projek Eksperimen
Latihan 1.Operasi dan penyelenggaraan peralatan
Latihan 2. Tetapan dan pelarasan parameter
Latihan 3.Tetapan dan diagnosis kesalahan simulasi
Latihan 4. Menyelesaikan masalah
Latihan 5. Reka bentuk sistem kawalan tekanan
Latihan 6. Pengoptimuman Sistem
