Peralatan Latihan Mekanik Air DLGK-STLX
- Dolang
- China
- 30-60 Hari
Peralatan latihan mekanik air terutamanya terdiri daripada sistem kawalan elektrik, pam emparan, bangku ujian, tangki air mentah, injap, tangki air lutsinar, tolok tekanan mekanikal dan saluran paip.
Dalam pendidikan mekanik air, peranti pengajaran ini, yang digunakan khas untuk mengesahkan persamaan Bernoulli, memainkan peranan penting dalam membantu pelajar memahami dengan mendalam persamaan Bernoulli. Ia terutamanya mengumpul parameter utama seperti nilai tekanan dan paras air untuk mempersembahkan secara intuitif hubungan penukaran antara tenaga kinetik, tenaga potensi dan tenaga tekanan apabila bendalir ideal mengalir dengan mantap.

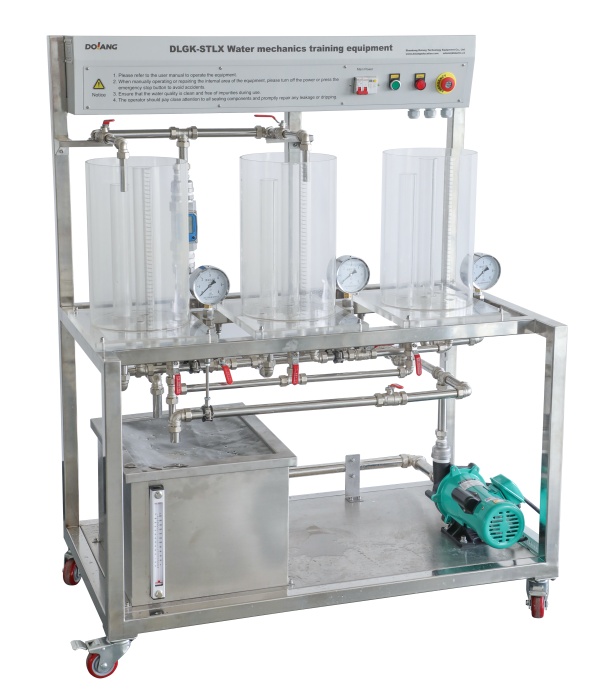

Gambar adalah untuk rujukan sahaja
1. Gambaran Keseluruhan Sistem
Peralatan latihan mekanik airialahterutamanya terdiri daripada sistem kawalan elektrik, pam emparan, bangku ujian, tangki air mentah, injap, tangki air lutsinar, tolok tekanan mekanikal dan saluran paip.
Dalam pendidikan mekanik air, peranti pengajaran ini, yang digunakan khas untuk mengesahkan persamaan Bernoulli, memainkan peranan penting dalam membantu pelajar memahami dengan mendalam persamaan Bernoulli. Ia terutamanya mengumpul parameter utama seperti nilai tekanan dan paras air untuk mempersembahkan secara intuitif hubungan penukaran antara tenaga kinetik, tenaga potensi dan tenaga tekanan apabila bendalir ideal mengalir dengan mantap.
2.Parameter Teknikal
1. Voltan input: fasa tunggal tiga wayar 220V±10% 50HDengan
2. Persekitaran kerja: Julat suhu ambien ialah0 ~ 40 ℃
3. Kapasiti peranti: AC <2000 DAN
4. Perlindungan keselamatan: perlindungan kebocoran (arus operasi ≤2 0mA), perlindungan arus lampau
5.Kelembapan relatif: ≤90% (25 ℃)
6. Kawasan peralatan: ≤1200mm*670mm*1510mm (panjang*lebar*tinggi)
3. Modul sistemgubahandan fungsi
sayan saluran paip sistemialah air,dan gabungan pam emparan dan pelbagai injap digunakan untuk melaksanakaneksperimen mekanik bendalir pam emparan.Ia terutamanya mengumpul parameter utama seperti nilai tekanan dan ketinggian paras air untuk mempersembahkan secara intuitif hubungan penukaran antara tenaga kinetik, tenaga potensi dan tenaga tekanan apabila bendalir ideal mengalir dengan mantap.
Pam emparan ialah sumber kuasa teras, bertanggungjawab untuk mengepam air keluar dari tangki air pertama, membekalkan kuasa untuk keseluruhan kitaran air dan memastikan air boleh beredar dengan stabil dalam sistem.
Pemasangan tangki air: Ia termasuk empat tangki air. Tangki air pertama adalah titik permulaan, dan pam emparan menarik air dari sini; tangki air kedua, tangki air ketiga dan tangki air keempat adalah bekas di mana air mengalir mengikut urutan di bawah tindakan tekanan air semula jadi, dan akhirnya air mengalir kembali ke tangki air pertama, membentuk laluan peredaran air yang lengkap.
Mengukur komponen: Tolok tekanan dikonfigurasikan untuk mengumpul nilai tekanan dengan tepat di lokasi yang berbeza. Skala paras air juga ditetapkan untuk memudahkan pembacaan ketinggian paras air setiap tangki air. Data ini adalah asas penting untuk mengesahkan persamaan Bernoulli.
Paip dan bahagian penyambung: Pam emparan, tangki air dan komponen penyukat disambungkan melalui paip dengan diameter berbeza untuk memastikan aliran air lancar, dan injap dipasang di lokasi utama untuk mengawal kadar aliran dan kadar aliran air.
4. Senarai peralatan utama
Tidak. | Name | Spesifikasi Model | Kuantiti | Teguran |
1 | Platform latihan | Lembaran Logam | 1 |
|
2 | Tangki air | ≥30L | 1 |
|
3 | Injap bola | S20 | 2 |
|
4 | Tolok tekanan | 0~0.16Mpa | 3 |
|
5 | Pam Air | MP-120RM/220V | 1 |
|
6 | Tangki air lutsinar | Akrilik dengan pembaris | 3 |
|
7 | Injap kawalan | S20 | 2 |
|
8 | saluran paip | Keluli tahan karat | 1 |
|
9 | pemutus | 2P 10A | 1 |
|
10 | Aliran balikinjap | S20 | 3 |
|
11 | Penyentuh AC | AC220V, 9A | 1 |
|
12 | Butang | 1N0,1NC | 2 |
|
5. Projek Eksperimen
Latihan 1: Kognisi eksperimen pembukaan injap
Latihan 2: Pemahaman eksperimen tentang kesan paip selari terhadap aliran air
Latihan 3: Memahami Eksperimen Kapal Penghubung
Latihan 4: Memahami hubungan antara ketinggian bendalir dan tenaga keupayaan
Latihan 5: Memahami prinsip kerja pam emparan
Latihan 6: Pengesahan persamaan Bernoulli
